ESYLUX AP Bewegungsmelder 200' MD200 braun EM10025327

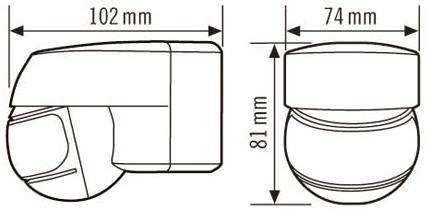

Bewegungsmelder MD 200 mit 200° Erfassungsbereich zum komfortablen Schalten der Beleuchtung Anpassung der Erfassung und Reichweite durch dreh- und neigbare Kugelkopf-Technik Spezialsockel für Innen- und Außeneckmontage als Zubehör Optimiert für das relaisschonende Steuern von LED-Leuchten durch Nulldurchgangsschaltung Technische Daten Netzspannung:230 V/50 Hz Erfassungsbereich:200°, Sensor horizontal drehbar +/- 90° Zulässige Umgebungstemperatur:-25 °C...+55 °C Schutzklasse, Empf. Montagehöhe/max.:II, 2,5 m/2,5 m Gehäusematerial:UV-stabilisiertes Polycarbonat Anschlussklemme:2,5 mm 2 /1,5 mm 2 Maße LxBxH:102x74x81 mm Reichweitenanpassung:mechanisch durch Neigung der Bewegungsmelder-Kugel, max. 60° Relative Luftfeuchte:5-95 %, nicht kondensierend Schaltleistung Glühlampe:1000 W Schaltleistung LED:250 W Einschaltstrom:30 A/20 ms Lichtmessung:Mischlicht Helligkeitswert:ca. 10-2000 Lux Anzahl der parallel schaltbaren Melder:8 Konformität:CE, RoHS, WEEE Ausführung Bewegungsm
