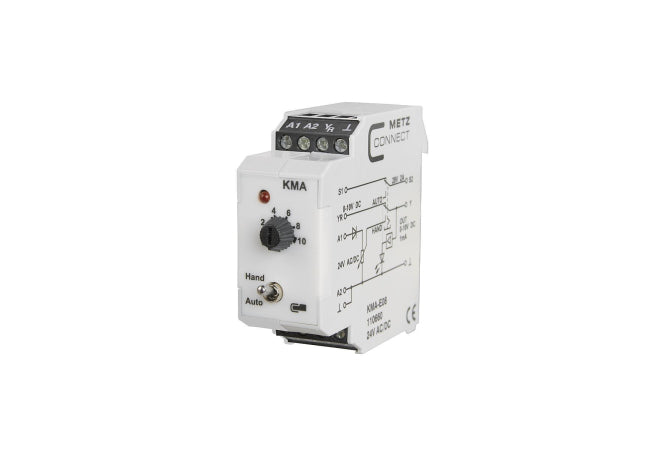

BTR Analogwertgeber KMA-E08 KMA-E08

Analogwertgeber KMA-E08 Der Analogwertgeber dient als Stellgrößengeber für manuelle Stellgrößenvorgabe, z. B. Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, welche mittels integriertem zweistufigen Schalter (MANU, AUTO) umschaltbar sind. Über die externen Steuerkontaktklemmen S1 und S2 wird die Schalterstellung rückgemeldet. Die Stellgröße kann mittels frontseitigen Potentiometers eingestellt werden. Das Ausgangssignal 0 ... 10 V steht an der Klemme Y zur Verfügung. Schalterstellung "AUTO" Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet. Merkmale Sollwertgeber Handbedienebene mit Rückmeldung LED-Anzeige Nennspannung U N 24 V AC/DC Einschaltspannung0...10 V DC Ausgangsspannung0...10 V DC AusgangszustandsanzeigeLED rot, Helligkeit proportional zur Stellgröße Schaltvermögen Schalter bei ohmsche Last28 V/2 A AC/DC Abmessungen (B x H x T)22,5x60x60 mm Be
