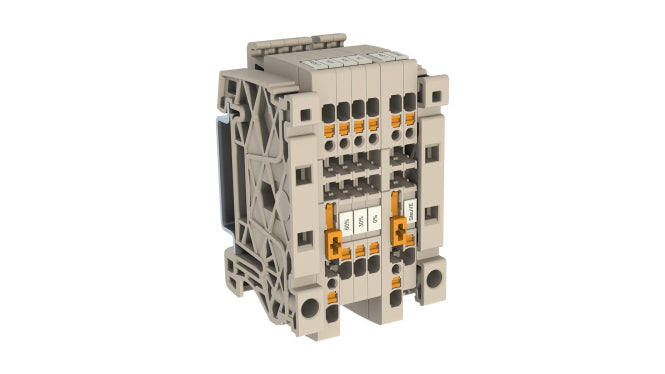

Weidmüller 14A-9 EEG-AAR 8000169496 KLEMMBLOCK-AVACON SH-Netz 2.5mm

Umsetzung der Anforderungen des §14a EnWG nach TAB Avacon, TAB Netze BW, SH-Netz und Konzept BDEW Die vorkonfektionierte Steuersignal-Klemmleiste mit 6 Reihenklemmen und PUSH IN-Anschlusstechnologie bietet Platz für den Anschluss der Steuerleitung. Die Klemmleiste beinhaltet Markierer und Endwinkel und kann direkt im Schaltschrank verbaut werden. UNSM - Spannungsanschluss Netzsicherheitsmanagment (NSM) Erzeugungseinheit zur Steuerbox / Steuereinrichtung 2 - Steuersignal zur Reduzierung Wirkleistungseinspeisung auf 60% 3 - Steuersignal zur Reduzierung Wirkleistungseinspeisung auf 30% 4 - Steuersignal zur Reduzierung Wirkleistungseinspeisung auf 0% 5 - UsteuVE - Spannungsanschluss von steuVE zur Steuerbox / Steuereinrichtung 6 - steuVE - Steuersignal zur steuerbaren Verbrauchseinrichtung Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 1.5 qmm Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 1.5 qmm Anschließbarer Leiterquerschnitt
